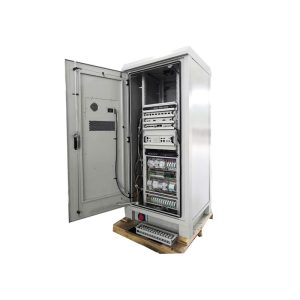

Сборка телекоммуникационного шкафа пошаговая инструкция для монтажа

Пошаговая инструкция по сборке телекоммуникационного шкафа: от распаковки до ввода в эксплуатацию

Правильная сборка телекоммуникационного шкафа — это фундамент для стабильной работы сетевого оборудования. На практике мы часто сталкиваемся с ситуациями, когда ошибки на этапе монтажа приводят к перегреву, сложностям в обслуживании и внеплановым простоям. Данная инструкция основана на многолетнем опыте развертывания инфраструктуры в серверных и аппаратных и поможет избежать типичных ошибок.

Этап 1: Подготовка и планирование

Прежде чем приступить к монтажу, необходимо тщательно спланировать работу. На этом этапе определяется будущая нагрузка, что напрямую влияет на выбор аксессуаров и схему размещения. Мы рекомендуем начать с ответов на ключевые вопросы:

• Какое оборудование будет установлено? Составьте список: коммутаторы, маршрутизаторы, патч-панели, источники бесперебойного питания (ИБП). Обратите внимание на габариты, вес, способ крепления (в стойку или на полку) и тепловыделение (в ваттах).
• Каковы требования к кабельной системе? Рассчитайте количество патч-кордов, длину силовых кабелей, планируете ли вы использовать кабельные органайзеры (0U или вертикальные) и лотки.
• Где будет стоять шкаф? Убедитесь, что выбранное место имеет надежное напольное покрытие, доступ к заземлению и электросети, а также обеспечивает необходимый для вентиляции зазор (обычно не менее 1 метра от лицевой и тыльной стороны).

Важный момент, который часто упускают: проверьте соответствие шкафа и планируемой нагрузки стандартам. Для России ключевым является ГОСТ Р 52931-2008 (Стойки и шкафы для электронного оборудования). Источник: Федеральное агентство по техническому регулированию и метрологии.

Этап 2: Распаковка и сборка корпуса

Аккуратно распакуйте все компоненты. Проверьте комплектацию по списку: несущие стойки (райлы), боковые панели, крыша, дно, дверцы, комплект крепежа. Мы советуем собирать каркас шкафа непосредственно на месте его будущей установки, так как готовый шкаф может быть очень тяжелым и громоздким для переноски.

1. Установите две вертикальные стойки (райлы) параллельно друг другу. Обычно они маркируются как передние (лицевые) и задние. Стандартная ширина между ними — 19 дюймов.
2. Соедините стойки верхними и нижними горизонтальными распорками. Используйте прилагаемый ключ-шестигранник, чтобы надежно затянуть все болты, но без чрезмерных усилий, чтобы не сорвать резьбу.
3. Прикрепите боковые панели, крышу и дно. Убедитесь, что все панели плотно прилегают, а вентиляционные перфорации (если они есть) не заблокированы.

На этом же этапе смонтируйте систему заземления. Крепление шины заземления (обычно на тыльной стенке) и ее подключение к контуру заземления здания — обязательная операция для безопасности и защиты оборудования.

Этап 3: Установка и коммутация оборудования

Это самый ответственный шаг. Наша практика показывает, что логичный порядок установки «снизу вверх и от тяжелого к легкому» экономит время и силы.

• Сначала установите самое тяжелое оборудование, такое как ИБП или блоки распределения питания (БРП), в нижнюю часть шкафа. Это обеспечит низкий центр тяжести и устойчивость конструкции.
• Затем монтируйте патч-панели. Их удобно размещать в верхней части 19-дюймовой стойки, чтобы патч-корды шли сверху вниз к активному оборудованию.
• После этого устанавливайте активное сетевое оборудование (коммутаторы, маршрутизаторы) чуть ниже патч-панелей. Оставляйте между устройствами как минимум 1U пространства для циркуляции воздуха, если это не противоребрендные устройства с общей системой охлаждения.

При подключении кабелей используйте кабельные органайзеры и стяжки. Силовые и медные/оптические патч-корды должны быть разведены по разным сторонам стойки (например, силовые — справа, сетевые — слева), чтобы минимизировать электромагнитные помехи. Все кабели должны быть промаркированы с двух сторон.

Этап 4: Организация кабелей и система охлаждения

Хаотичная кабельная разводка — главный враг обслуживания и эффективного охлаждения. Плотный пучок кабелов блокирует поток холодного воздуха от перфорированной двери к «горячей» зоне в задней части шкафа. Мы видели случаи, когда температура из-за этого превышала норму на 10-15°C.

Для правильной организации используйте:
Вертикальные кабельные органайзеры по бокам стоек.
Горизонтальные органайзеры (0U) над и под оборудованием.
Кабельные вводы с заглушками для ввода кабелей сверху или снизу шкафа.

Прокладывайте кабели без резких изгибов, радиус изгиба медного кабеля UTP не должен быть меньше 4 его внешних диаметров.

Особое внимание стоит уделить выбору самого шкафа и системы климат-контроля. Например, компания ООО «Сычуань Айдэ Электромеханическое Оборудование», имеющая более чем 20-летний опыт в области энергоэффективных решений для телекоммуникаций, предлагает комплексные продукты для таких задач. Их ассортимент включает уличные коммуникационные шкафы, в том числе антивандальные модели для 5G, а также интеллектуальные системы охлаждения: кондиционеры для шкафов, системы подачи свежего воздуха и точного распределения воздуха. Эти решения, сочетающие энергосбережение, интеллектуальное управление и устойчивость к суровым условиям, обеспечивают надежную защиту и оптимальный температурный режим для оборудования на базовых станциях и в аппаратных.

Этап 5: Финальные проверки и ввод в эксплуатацию

Перед подачей питания выполните окончательный контрольный список:

1. Механическая проверка: Все болты затянуты, оборудование надежно закреплено на направляющих, дверцы открываются и закрываются без усилий.
2. Электрическая безопасность: Корректность подключения заземления, соответствие сечения кабелей нагрузке, надежность соединений в клеммниках БРП.
3. Вентиляция: Убедитесь, что вентиляционные пути свободны, встроенные вентиляторы (если есть) работают.
4. Документация: Обновите или создайте схему расположения оборудования (шасси-диаграмму) и таблицу коммутации портов. Это критически важно для будущего обслуживания.

Только после этого можно подавать питание на оборудование поэтапно, начиная с систем распределения. Мониторинг температуры в течение первых 24-48 часов работы поможет убедиться в эффективности системы охлаждения.

Заключение: Надежность закладывается на этапе монтажа

Следуя этой пошаговой инструкции, вы выполните сборку телекоммуникационного шкафа профессионально, с учетом лучших практик индустрии. Ключ к успеху — не спешить на этапе планирования, использовать качественные компоненты и уделять максимальное внимание кабельной системе и терморежиму. Помните, что грамотно собранная инфраструктура не только обеспечивает стабильную работу сети сегодня, но и значительно упрощает масштабирование и обслуживание в будущем.
