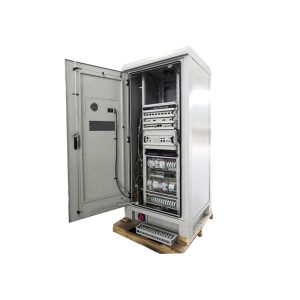

Как выбрать шкаф связи и управления, который не придётся менять через три года

Шкаф связи и управления — это не просто металлический ящик, а тот самый «мозг» объекта, который будет решать, подать ли питание на насос или оставить тебя ночью без отопления. В этой статье — как не прогадать с габаритами, климатикой и контроллером, чтобы потом не выкидывать 300 000 ₽ на переделку.

Зачем вообще нужен отдельный шкаф: опыт с последнего объекта в Новой Москве

На прошлой неделе закончили пусконаладку котельной в посёлке Сосенское. Заказчик решил сэкономить и разместил контроллер Valtec прямо в электрощитовой рядом с частотниками. Через два месяца приехали «умные» датчики давления: все три вышли из строя — опыта не было, а в помещении +5 °C и 85 % влажности. Пришлось выносить оборудование в отдельный шкаф связи и управления с обогревом. Лишние 180 000 ₽ и две недели простоя.

С тех раз всегда закладываю отдельную секцию, даже если ТЗ это не требует. Проще потом поставить заглушку, чем варить рамку на стене и тянуть дополнительный кабель-канал.

Если сомневаетесь, берите с запасом 200 мм по высоте. На 90 % объектов хватает 800 × 600 × 300 мм, но бывают сюрпризы: модемы, рубильники, блоки питания 24 V/10 A занимают больше, чем кажется на чертеже.

IP54 — не всегда IP54: проверяем защиту на месте

На бумаге завод обещает «пылевлагозащита IP54». На практике резинка на двери проседает уже через год, если шкаф стоит на солнечной стороне. В 2023-м пришлось менять уплотнители на семи объектах: резина превратилась в труху, а внутри — конденсат и соль от реагентов. Теперь требую сертификат по ГОСТ 14254-2020 и делаю визуальный осмотр: уплотнитель должен быть объёмным, без пузырьков, а дверь — прижиматься в двух плоскостях.

Если шкаф будет стоять на улице, берите минимум IP65 с козырьком. Да, он дороже на 25 %, но зато внутри не придётся ставить осушитель, который сам по себе стоит 9 000 ₽ и требует замены кассеты каждые полгода.

Проверьте, где расположены вентиляционные решётки. У некоторых китайских серий они снизу — в итоге пыль засасывается прямо с асфальта. Лучше, чтобы вытяжка была сверху, а подача — сбоку через фильтрующий кассетный блок.

Контроллер, ПЛК или «умное» реле: сколько интеллекта нужно шкафу

На небольшой насосной хвататет логического реле Easy 721-DC-TC от Eaton: 220 В питание, 8 входов, 4 выхода, цена 14 500 ₽. Но если в техническом задании фигурирует «архив данных не менее года» и «оповещение в Telegram», без полноценного ПЛК не обойтись. Мы ставим Siemens S7-1200 1212C AC/DC/Rly — в России он сейчас 42 000 ₽, зато у него есть web-сервер и бесплатный TIA Portal Basic.

Не гонитесь за дешёвыми клонами: на одном из заводов в Татарстане поставили «no-name» ПЛК за 12 000 ₽. Через полгода начались спонтанные перезагрузки. Причина — некачественные конденсаторы в БП. Потеряли сутки производства, а это 600 тонн продукции. Сэкономили 30 000 ₽, потеряли 2 300 000 ₽.

Если нужен удалённый доступ, берите контроллер с встроенным 4G-модемом. Доплата 9 000 ₽, но вы избавитесь от внешнего роутера, который тоже требует места и отдельного DIN-рейла. Проверьте, чтобы антенна была выведена наружу: внутри металлического шкафа уровень сигнала падает на 15–20 дБ.

Температура и влажность: считаем тепловой баланс до покупки

Ошибка номер один — забыть просчитать тепловыделение. Суммируйте мощность всех блоков питания, реле, контакторов и умножайте на 0,9 (КПД). У нас получилось 180 Вт. Для наружной установки в Москве зимой при −25 °C достаточно 100 Вт обогревателя с термостатом. А вот если шкаф стоит в котельной, где +35 °C, нужен уже Peltier-осушитель и вентилятор 120 мм, иначе контроллер уйдёт в аварию по температуре.

Используйте бесплатный калькулятор Rittal Therm 6.0: вбиваете габариты, тепловыделение, ориентацию шкафа и получаете нужную мощность нагревателя или кондиционера. Ошибка не более 10 %, что приемлемо для проектов до 1 млн ₽.

Не верьте маркетинговым «работает при −40 °C» без уточнений. Уточняйте, при какой влажности и сколько времени. Один поставщик уверял, что их контроллер выдержит −40 °C, но в паспорте мелким шрифтом: «при отсутствии конденсата». А конденсат появляется уже при +1 °C перепада.

Монтаж и заземление: три провода, которые спасут вам жизнь

В 2022-м на складе в Екатеринбурге ударила молния. Удар пришёлся в козырёк, но ток ушёл по экрану RS-485. Горело три ПЛК и семь датчиков. Причина — отсутствие эквипотенциального соединения между шкафом и заземляющим контуром. Теперь всегда ставлю медную шину 30 × 4 мм и соединяю её с основной шиной медью 16 мм². Стоимость материалов 2 700 ₽, экономия — нервы и репутация.

Проверьте, чтобы завод-изготовитель поставил заземляющий болт с маркировкой . Некоторые китайские серии ставят алюминиевый болт, который через год окисляется и контакт пропадает. Используйте стальной болт класса 8.8 с шайбой и пружинной шайбой.

Не забывайте про дополнительный уровень защиты — устройство защиты от импульсных перенапряжений (УЗИП) класса III. Стоит 3 500 ₽, но отбивает первый удар. Подключается между фазой и нулём, а также между нулём и землёй. Монтируется на DIN-рейл, занимает всего 2 модуля.

Что спрашивать у поставщика, чтобы не купить «кота в мешке»

1. Гарантия на металл и на уплотнитель отдельно. Нормальные производители дают 10 лет на корпус и 3 года на резину.
2. Возможность докупить заднюю панель и дополнительный DIN-рейл через год. У некоторых серий задняя стенка идёт только в комплекте, а заказать отдельно — нельзя.
3. Сертификат пожарной безопасности по ФЗ-123. Потребуется при сдаче объекта Ростехнадзору.

Если поставщик не может выдать паспорт в электронном виде прямо на звонке — это звоночок. У ООО «Сычуань Айдэ Электромеханическое Оборудование» вся документация лежит в открытом доступе: scadd.ru. Компания специализируется на том, чем крупные бренды не заморачиваются: шкафы с энергосберегающей вентиляцией для базовых станций связи, разработанные ещё в 2005-м и до сих пор работающие в 40 регионах РФ.

Последний совет: попросите фото реального изделия со склада, а не рендер. По качеству покраски и сварных швов сразу видно, с кем имеешь дело.

Теперь вы знаете, как выбрать шкаф связи и управления, который прослужит не три года, а минимум десять: считаете тепло, проверяете IP на месте, не экономите на заземлении и документации. Остались вопросы — пишите в комментариях, поделитесь статьёй с коллегами или посмотрите фото наших шкафов на сайте.
