Правильно составленная схема телекоммуникационного шкафа — это фундамент надежной, ремонтопригодной и эффективной сети. В этом руководстве мы разберем, как читать и создавать такие схемы, избегая распространенных ошибок и учитывая современные требования к оборудованию и энергоэффективности.
Прежде чем погружаться в детали проектирования, нужно говорить на одном языке. Схема — это не просто картинка, а строгий документ. К сожалению, даже опытные специалисты иногда используют устаревшие или нестандартные обозначения, что приводит к путанице на объекте.
Обязательными элементами на любой схеме являются: сам корпус шкафа с габаритами, пассивные элементы (кроссы, патч-панели, планки заземления), активное сетевое оборудование (коммутаторы, маршрутизаторы), система электропитания (БПП, ИБП, автоматы) и климатическая система (вентиляторы, кондиционеры). Для каждого должен быть четкий, легко читаемый символ.
Я настоятельно рекомендую придерживаться внутреннего стандарта предприятия или, если его нет, взять за основу ГОСТ 2.721-74 и отраслевые рекомендации. Важно также указать на схеме масштаб (если применимо) и создать отдельную легенду с расшифровкой всех условных знаков. Это кажется очевидным, но отсутствие легенды — частая причина ошибок монтажников.
Классический подход «сверху вниз» или «по функциональным зонам» имеет свои плюсы, но на практике часто приходится искать компромиссы. Основное правило — тяжелое оборудование (ИБП, блоки питания) размещается внизу для устойчивости. Активное оборудование, требующее частого обслуживания или перепатчивания, — на уровне глаз.
Один из ключевых моментов, о котором часто забывают в погоне за компактностью, — это воздушные потоки. Большинство современных коммутаторов имеют конструкцию с фронтальным забором воздуха и задним выводом горячего. Если поставить такой коммутатор «вверх ногами» или вплотную к соседнему, он перегреется, несмотря на общую холодность в шкафу. На схеме обязательно нужно стрелками указать рекомендуемое направление вентиляции.
Не менее важен запас пространства. На схеме должно быть четко видно, предусмотрены ли технологические зазоры для прокладки кабелей, обслуживания блоков и обеспечения воздушного потока. Перегруженная схема почти всегда приводит к перегреву и сложностям в ремонте. Иногда лучше запланировать шкаф на несколько модулей шире.
Этот раздел схемы — самый критичный с точки зрения безопасности и надежности. Здесь недопустимы двусмысленности. На схеме должны быть однозначно указаны точки ввода внешнего питания (с номиналами напряжения и тока), все защитные автоматы, шины распределения питания (БПП), источники бесперебойного питания и пути резервирования.
Особое внимание — системе заземления. Схема должна четко показывать главную заземляющую шину (ГЗШ), шины защитного заземления (РЕ) в шкафу и их соединение с контуром заземления здания. Отдельно стоит обозначать шину функционального заземления (FE) для чувствительного оборудования, если оно используется. Путаница между PE и FE — классическая ошибка, ведущая к помехам и сбоям.
По моему опыту, полезно на схеме рядом с оборудованием указывать его расчетную потребляемую мощность в ваттах. Это позволяет на этапе проектирования сразу увидеть потенциальную перегрузку цепи питания и правильно выбрать сечение кабелей и номинал автоматов. Данные по энергопотреблению можно найти в технической документации производителя, например, на официальных сайтах или в каталогах ООО «Сычуань Айдэ Электромеханическое Оборудование».
Современный телекоммуникационный шкаф — это не просто железный ящик с оборудованием. Его схема должна отражать работу «умных» систем. Климат-контроль перестал быть роскошью. На схеме необходимо указывать не только место установки кондиционера или вентиляционных блоков, но и датчики температуры/влажности, а также их предполагаемое подключение к контроллеру.
Контроллер, в свою очередь, может быть вынесен на отдельную часть схемы, где показано его подключение к системам удаленного мониторинга (по SNMP, GSM). Это позволяет дистанционно отслеживать состояние объекта. Кстати, здесь часто встречается ошибка — размещение датчика температуры рядом с вентиляционным отверстием, что дает нерепрезентативные данные о климате внутри шкафа.

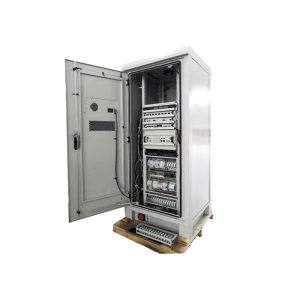

При выборе системы охлаждения нужно отталкиваться от расчетного тепловыделения всего оборудования в шкафу. Для оборудования, работающего в сложных климатических условиях (например, в уличных шкафах для 5G базовых станций), критически важна защита от пыли, влаги и вандализма. Производители, такие как ООО «Сычуань Айдэ Электромеханическое Оборудование», предлагают интегрированные решения — шкафы с уже встроенными системами интеллектуального вентиляционного охлаждения или компактными кондиционерами, что значительно упрощает процесс проектирования общей схемы.
Идеальная проектная схема бесполезна, если монтажники ее не могут понять. Задача проектировщика — создать на основе общей схемы четкие исполнительные чертежи. Это может быть не одна, а несколько схем: общий вид, схема соединений для слаботочных кабелей, отдельная схема силовых цепей.
На этих схемах должны быть проставлены все необходимые размеры для крепления, точные марки портов коммутаторов и патч-панелей, которые будут соединены, и, что самое важное, уникальные идентификаторы для каждого кабеля. Система маркировки (цвет, бирка) также должна быть описана в сопроводительном текстовом документе — паспорте шкафа.
В завершенном виде пакет документации на шкаф, центрированный вокруг подробной схемы телекоммуникационного шкафа, должен позволить сторонней квалифицированной бригаде выполнить монтаж «с нуля» и сдать объект без лишних вопросов. Это экономит колоссальное количество времени на этапе ввода в эксплуатацию и последующего обслуживания.
Как видите, грамотно разработанная схема телекоммуникационного шкафа решает не только технические, но и эксплуатационные задачи. Она является живым документом, который должен актуализироваться при любых изменениях конфигурации. Инвестиция времени в детальную проработку схемы на старте многократно окупается стабильной работой сети и снижением затрат на обслуживание.
При планировании новых проектов стоит обращать внимание на готовые комплексные решения от производителей, которые предлагают уже оптимизированные под определенные задачи модели шкафов со встроенными системами. Это может служить отличной базой для вашей собственной, детализированной схемы.
Если у вас есть вопросы по особенностям компоновки или подбору оборудования для специфических задач — делитесь в комментариях. Также предлагаю посмотреть примеры реализованных проектов и оборудование в каталоге на нашем сайте, чтобы наглядно увидеть, как теоретические принципы воплощаются в конкретных изделиях.
