Шкафной прецизионный кондиционер: принцип работы и особенности применения в ЦОД

В статье подробно разбирается принцип работы шкафной прецизионный кондиционер, его отличия от бытовых систем и ключевые критерии подбора для обеспечения надежности и энергоэффективности в телекоммуникационных шкафах и ЦОД.

Чем прецизионный кондиционер отличается от обычного: принципиальная разница

На первый взгляд может показаться, что для охлаждения серверного шкафа подойдет и мощный бытовой сплит. Это одно из самых распространенных и дорогостоящих заблуждений. Основная задача прецизионного кондиционера — не просто понизить температуру, а поддерживать ее и влажность в строго заданных параметрах 24/7/365. Точность здесь измеряется десятыми долями градуса, что критично для чувствительной электроники.

В отличие от комфортных систем, работающих циклически (включился, набрал температуру, выключился), шкафной прецизионный кондиционер функционирует постоянно. Это позволяет избежать резких перепадов, которые вызывают конденсат и тепловой стресс у компонентов. Более того, его конструкция рассчитана на высокую тепловую нагрузку на единицу объема, характерную для плотно упакованного оборудования.

Из личного опыта отмечу: попытки сэкономить, установив «комфортный» блок, почти всегда приводят к повышенному износу оборудования и риску внезапного отказа. Разница в надежности и точности управления микроклиматом — вот что лежит в основе принципа работы прецизионной системы.

Устройство и принцип работы шкафного прецизионного кондиционера

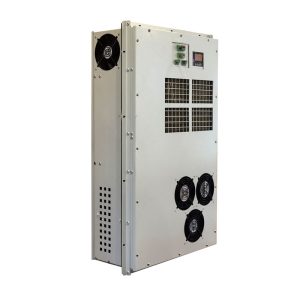

Конструктивно такой кондиционер представляет собой моноблок или сплит-систему, адаптированную для монтажа на стену шкафа, на его крышу или в стойку. Ключевые компоненты — компрессор, конденсатор, испаритель и система управления — имеют повышенный запас прочности. Например, вентиляторы здесь часто используются с электронно-коммутируемыми двигателями (EC-двигатели), которые экономичнее и тише.

Принцип работы основан на том же цикле сжатия хладагента. Однако «прецизионность» обеспечивается sophisticated-системой управления. Она непрерывно получает данные с датчиков температуры и влажности, динамически регулируя производительность компрессора и скорость вентиляторов. Некоторые модели оснащены функциями адиабатического охлаждения (увлажнения) для точного контроля влажности, что предотвращает статическое электричество.

Важный нюанс, на который редко обращают внимание при первом знакомстве, — направление воздушного потока. В правильно спроектированной системе воздух подается точно в «горячие» зоны оборудования, а забор происходит с «холодных» сторон. Это требует точного расчета и иногда кажется излишним, но именно такой подход, а не просто общее охлаждение объема шкафа, дает до 30% экономии энергии.

Ключевые критерии выбора для телекоммуникационных шкафов и малых ЦОД

Выбор модели — это всегда компромисс между мощностью, габаритами, энергопотреблением и бюджетом. Первый и главный параметр — холодопроизводительность, измеряемая в киловаттах (кВт). Ее расчет должен учитывать не только текущую нагрузку, но и перспективу модернизации оборудования внутри шкафа. Ориентировочно можно исходить из правила: на 1 кВт потребляемой IT-мощности требуется около 0.8–1 кВт охлаждения.

Следующий момент — исполнение. Различают:

• Внутришкафные (in-row) моноблоки: компактные, устанавливаются непосредственно в стойку, идеальны для точечного охлаждения отдельных шкафов.
• Потолочные или настенные сплит-системы: внешний блок выносится за пределы помещения, что снижает шум и тепловыделение внутри. Подходят для групп шкафов в изолированной комнате.
• Системы с выносным конденсатором: оптимальны, когда нет возможности отвести тепло в соседнее помещение, а только на улицу.

Не стоит недооценивать и климатические особенности региона. Для эксплуатации в условиях, например, сибирской зимы или жаркого лета в Краснодарском крае, требуются модели с низкотемпературным комплектом или, соответственно, с усиленным конденсатором. На рынке России хорошо зарекомендовали себя решения от таких производителей, как Rittal, STULZ, а также специализированные предложения от азиатских компаний, например, ООО «Сычуань Айдэ Электромеханическое Оборудование», которые часто предлагают оптимальное соотношение адаптивности к суровым условиям и цены.

Распространенные ошибки монтажа и эксплуатации

Даже идеально подобранное оборудование может оказаться неэффективным из-за ошибок на этапе инсталляции. Чаще всего наблюдаю две проблемы. Первая — неправильная организация воздушных потоков внутри шкафа. Кабельные вводы негерметизированы, образуются «короткие замыкания» воздуха, когда горячий поток сразу возвращается на вход в кондиционер, минуя оборудование. Это резко снижает КПД.

Вторая ошибка — пренебрежение регулярным обслуживанием. Воздушные фильтры прецизионных кондиционеров, особенно в запыленных условиях ЦОД или промышленного цеха, требуют чистки раз в 1-3 месяца. Забитый фильтр увеличивает нагрузку на вентиляторы и ухудшает теплообмен. В долгосрочной перспективе это приводит к перегреву и поломке компрессора — наиболее дорогостоящего компонента.

Также встречается установка внешних блоков сплит-систем в закрытых, плохо вентилируемых нишах. Конденсатору необходим постоянный приток прохладного воздуха для отвода тепла. Если он «задыхается» в замкнутом пространстве, система теряет мощность, а износ ускоряется в разы. Кажется очевидным, но на практике эту ошибку допускают удивительно часто.

Энергоэффективность и интеллектуальное управление как тренд

Современный шкафной прецизионный кондиционер — это не просто «холодильная машина», а элемент интеллектуальной экосистемы. Ведущие производители внедряют алгоритмы, позволяющие динамически регулировать производительность в зависимости от реальной, а не пиковой нагрузки. Это может дать экономию электроэнергии до 40% по сравнению с системами старого поколения, работающими в режиме «вкл/выкл».

Интеграция с системами мониторинга ЦОД (DCIM) стала стандартом. Оператор видит не только текущую температуру, но и прогнозируемую нагрузку, энергопотребление кондиционера в рублях, получает предиктивные уведомления о необходимости обслуживания. Например, рост перепада давления на фильтрах может автоматически генерировать заявку для технического специалиста.

Перспективным направлением я считаю гибридные системы, сочетающие фреоновое охлаждение и свободное охлаждение (free-cooling) за счет наружного воздуха. В условиях российского климата, особенно в центральных и северных регионах, такая система может большую часть года работать без задействования компрессора, существенно сокращая затраты. Это уже не экзотика, а экономически обоснованное решение для средних и крупных объектов.

Заключение и практические рекомендации

Таким образом, выбор и эксплуатация шкафного прецизионного кондиционера требуют системного подхода, учитывающего точные требования к микроклимату, планировку помещения и долгосрочные затраты на электроэнергию. Это инвестиция в бесперебойность работы критически важного оборудования, и на ней не стоит экономить за счет функциональности и надежности.

Перед принятием решения рекомендую провести детальный тепловой расчет, предусмотреть резервирование системы (N+1) для ответственных объектов и обязательно заложить в бюджет расходы на плановое техническое обслуживание. Качественный прецизионный кондиционер окупается не только снижением счетов за электричество, но и многократно увеличенным сроком службы серверного и сетевого оборудования.
