Профессиональный обзор технических характеристик и практических аспектов применения шкафов связи и управления в современных телекоммуникационных системах. Рассматриваем ключевые параметры выбора, монтажа и обслуживания.

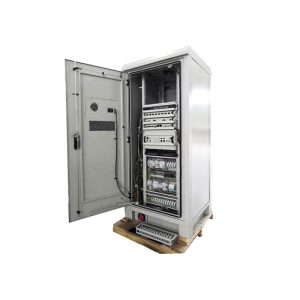

Если анализировать типовую конструкцию шкафа связи и управления, стоит отметить многослойную организацию внутреннего пространства. Верхняя часть обычно отводится под кросс-модули и патч-панели, центральная зона предназначена для активного оборудования, а нижняя секция часто используется для размещения блоков питания и систем вентиляции.
На практике приходится сталкиваться с различными модификациями каркаса. Например, в уличном исполнении рама выполняется из холоднокатаной стали толщиной не менее 1.5 мм, тогда как для офисных помещений иногда достаточно 1.0 мм. Важно учитывать, что заявленная толщина металла не всегда соответствует реальной — мы проверяем этот параметр штангенциркулем при приемке оборудования.
Дверные петли — казалось бы, мелочь, но именно они часто становятся причиной проблем. В нашем опыте были случаи, когда неразъемные петли осложняли обслуживание, поэтому теперь мы настаиваем на съемном исполнении. Уплотнители по периметру дверцы должны быть непрерывными, без стыков в углах — это предотвращает попадание пыли и влаги.
При подборе шкафа связи для конкретного проекта мы всегда начинаем с анализа трех основных параметров: климатических условий, типа устанавливаемого оборудования и требований к обслуживанию. Для уличного размещения минимальная степень защиты должна соответствовать IP54, а в регионах с экстремальными температурами — IP65 с термостабилизацией.
Глубина шкафа — параметр, которому многие уделяют недостаточно внимания. Стандартные 600 мм могут не подойти для современного коммутационного оборудования с кабельным менеджментом. Мы рекомендуем рассматривать варианты от 800 мм, особенно если планируется установка патч-панелей на лицевой и тыльной сторонах.
Система электропитания требует отдельного рассмотрения. В базовой комплектации обычно предлагаются стандартные розетки на 16А, но для оборудования с высоким энергопотреблением этого недостаточно. Мы предпочитаем устанавливать силовые шины с индивидуальными автоматами защиты для каждой линии — это повышает надежность всей системы.
При монтаже шкафа управления связью важно правильно подготовить место установки. Мы всегда проверяем несущую способность пола — для заполненного оборудования вес может достигать 300-400 кг. Обязательно оставляем технологические зазоры: не менее 800 мм спереди для обслуживания и 600 мм сзади для кабельных подключений.
Система кабельного ввода требует особого внимания. Типовая ошибка — произвольное расположение отверстий, что приводит к нарушению циркуляции воздуха. Мы используем перфорационные панели с заглушками, которые сохраняют степень защиты и позволяют организовать кабели без нарушения теплового режима.
Заземление — тема для отдельного разговора. Мы встречали ситуации, когда заземляющая шина устанавливалась на дверцу без обеспечения надежного контакта с основным корпусом. Наш подход: использовать медные шины сечением не менее 16 мм² с непосредственным креплением к раме шкафа через зубчатые шайбы.
Расчет системы охлаждения — один из самых сложных этапов проектирования. Мы исходим из общего тепловыделения оборудования плюс 20% запас на возможную модернизацию. Для шкафов средней комплектации обычно достаточно пассивной вентиляции, но при плотной компоновке активного оборудования требуется установка кондиционеров или теплообменников.
Энергоэффективность становится ключевым параметром в современных решениях. В этом контексте интересен опыт ООО «Сычуань Айдэ Электромеханическое Оборудование», которая разработала специализированные системы энергосбережения для телекоммуникационных шкафов. Их подход основан на использовании приточной вентиляции с рекуперацией тепла, что особенно актуально для базовых станций связи.
Мониторинг температурного режима — обязательная функция для ответственных объектов. Мы устанавливаем датчики температуры в трех точках: в верхней зоне (самая горячая), на уровне активного оборудования и в нижней части (холодная зона). Разница температур между верхом и низом не должна превышать 8-10°C — большее значение свидетельствует о проблемах с циркуляцией воздуха.
Современные шкафы связи и управления постепенно трансформируются в интеллектуальные системы. Появляются встроенные системы мониторинга с удаленным доступом, датчики контроля влажности, задымленности и несанкционированного доступа. Мы уже тестируем решения с автоматическим перераспределением нагрузок при отказе одного из блоков питания.
Материалы тоже не стоят на месте. Традиционная сталь постепенно уступает место композитным материалам и алюминиевым сплавам, особенно для уличного размещения. Новые покрытия обеспечивают лучшую коррозионную стойкость при меньшем весе конструкции — это особенно важно для размещения на крышах зданий.
Модульность становится ключевым трендом. Вместо монолитных конструкций производители предлагают системы, позволяющие наращивать емкость по мере необходимости. Такой подход особенно востребован в rapidly changing инфраструктурах, где требования к оборудованию постоянно меняются.
Выбор и эксплуатация шкафа связи и управления требуют комплексного подхода, учитывающего как текущие потребности, так и перспективы развития инфраструктуры. Правильно подобранное оборудование становится надежной основой для построения отказоустойчивых телекоммуникационных систем.
При возникновении технических вопросов по специфике монтажа или обслуживания шкафов связи — оставьте комментарий ниже. Для ознакомления с практическими примерами реализации проектов посмотрите фото оборудования на нашем сайте или изучите техническую документацию производителей.
